Bachelorarbeit im Maschinenbau & Ingenieurwesen schreiben 2026: Themen, Aufbau und technische Methodik

Die Bachelorarbeit Maschinenbau ist kein verlängertes Laborprotokoll und kein vertieftes Seminarreferat — sie ist eine eigenständige technisch-wissenschaftliche Untersuchung, die einem definierten Arbeitstyp folgt. Ob Konstruktion, Simulation oder experimenteller Versuch: Jede dieser Varianten hat ihre eigene methodische Logik, ihren eigenen Aufbau und ihre eigenen Zitierpflichten. Wer das früh versteht, vermeidet die häufigsten Fehler im Methodikteil und kann auch unerwartete oder negative Messergebnisse wissenschaftlich sauber einbetten.

Dieser Leitfaden richtet sich an Studierende im Maschinenbau, in der Fahrzeug-, Energie-, Produktions- und Luft- und Raumfahrttechnik an deutschsprachigen Technischen Universitäten — insbesondere RWTH Aachen, TU München (TUM) und KIT Karlsruhe. Er deckt alle relevanten Phasen ab: von der Themenfindung über die fachspezifische Gliederung und Methodik bis zur normengerechten Zitation nach DIN, ISO und IEEE. Generische Schreibtipps, die für jeden Studiengang gleichermaßen gelten, findest du im vollständigen Leitfaden zum Bachelorarbeit schreiben 2026 — dieser Artikel geht über diesen Rahmen hinaus und ist spezifisch für Ingenieursarbeiten.

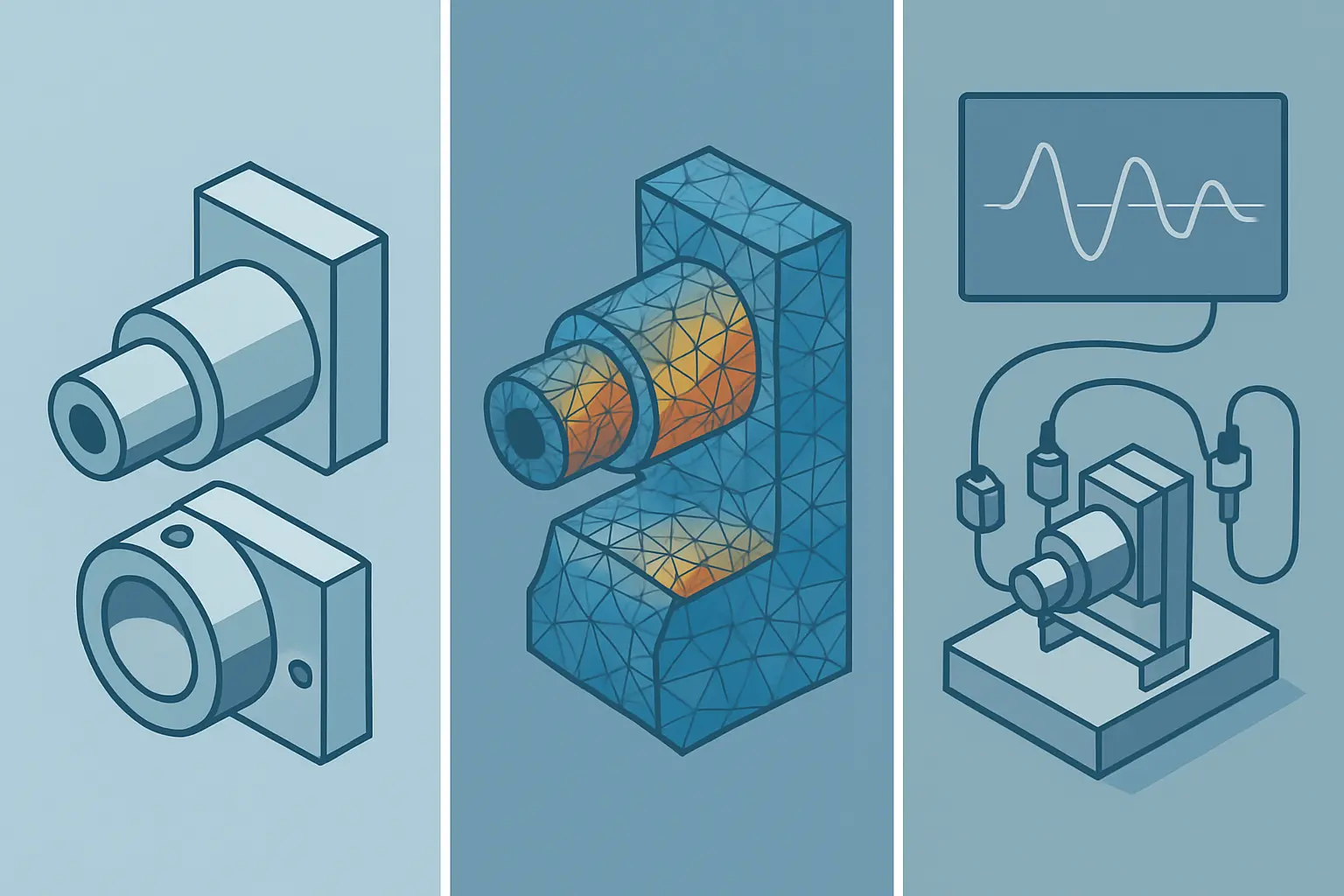

Die drei Arbeitstypen im Maschinenbau: Konstruktion, Simulation oder Versuch

Bevor du mit dem Schreiben anfängst, musst du wissen, zu welchem Grundtyp deine Arbeit gehört. Dieser bestimmt nicht nur die Methodik, sondern auch Aufbau, Abbildungsarten und den Umfang des Anhangs. Viele Arbeiten kombinieren zwei Typen — etwa Konstruktion mit anschließender FEM-Prüfung — aber ein Typ ist stets federführend.

Konstruktionsarbeit

Du entwickelst, optimierst oder verbesserst ein Bauteil, eine Baugruppe oder eine Vorrichtung — meist nach der VDI 2221 (Methodik zum Entwickeln und Konstruieren technischer Systeme). Die Arbeit dokumentiert den gesamten Designprozess: Anforderungsliste mit Pflicht- und Wunschmerkmalen, Konzeptvarianten, Bewertungsmatrix, Detaillierung und abschließend ein fertiges CAD-Modell mit Technischen Zeichnungen. Für die Auslegung werden Tragfähigkeits- und Festigkeitsberechnungen nach einschlägigen DIN- oder ISO-Normen herangezogen. Das CAD-Modell ist hier das Kernergebnis, nicht nur ein Hilfsmittel.

Simulationsarbeit

FEM (Finite-Elemente-Methode) oder CFD (Computational Fluid Dynamics) sind die häufigsten Simulationswerkzeuge. Du baust ein numerisches Modell, definierst Randbedingungen und Lastfälle, führst die Berechnung durch und interpretierst die Ergebnisse — um abschließend das Modell gegen analytische Lösungen oder experimentelle Referenzdaten zu validieren. Ohne Validierung bleibt jedes FEM-Ergebnis eine ungeprüfte Behauptung: Das ist der häufigste Kritikpunkt, den Gutachter an Simulationsarbeiten äußern.

Versuchsarbeit (experimentell)

Du führst Messungen, Prüfungen oder Tests an Prüfständen, Maschinen oder Werkstoffen durch. Die Methodik orientiert sich an der Versuchsplanung (Design of Experiments, DoE), der Messkette (Sensor → Signalkonditionierung → Datenerfassungssystem → Auswertung) und der Fehlerrechnung. Messunsicherheiten werden nach dem internationalen Standard GUM (Guide to the Expression of Uncertainty in Measurement, JCGM 100) angegeben. Statistische Kennzahlen — Mittelwert, Standardabweichung, Konfidenzintervall — gehören in die Ergebnisdarstellung.

Thema finden im Maschinenbau

Im Maschinenbau stammt das Thema häufig aus einem Industriekooperationsprojekt des betreuenden Lehrstuhls. Das ist komfortabel, birgt aber eine Falle: Reine Entwicklungsdienstleistungen für ein Unternehmen sind keine wissenschaftliche Bachelorarbeit. Ein gutes Thema enthält stets eine klar formulierte Forschungsfrage oder Zielsetzung, die über reine Umsetzung hinausgeht. Beispiel: Nicht „Konstruktion eines Halters für Anlage X“, sondern „Entwicklung und FEM-gestützte Festigkeitsvalidierung eines modularen Klemmsystems für den Einsatz in der Kleinserienfertigung nach VDI 2221″.

An der RWTH Aachen und dem KIT Karlsruhe wird das Thema in der Regel durch ein Exposé mit dem Betreuer abgestimmt, bevor die offizielle Anmeldung erfolgt. Plane diese Phase in deinen Zeitplan ein — einen praxistauglichen 12-Wochen-Zeitplan für die Bachelorarbeit mit Meilensteinen und Pufferphasen findest du hier.

Aufbau und Gliederung: IMRaD im technischen Kontext

Das IMRaD-Schema (Introduction — Methods — Results — Discussion) ist der internationale Referenzrahmen für wissenschaftliche Berichte und gilt auch für Ingenieursarbeiten. In der Praxis wird es für technische Abschlussarbeiten um zwei Standardkapitel erweitert: den Stand der Technik (relevante Patente, Normen, Fachliteratur und identifizierte Forschungslücke) und die theoretischen Grundlagen (physikalische Modelle, Berechnungsgrundlagen). Die Einleitung ist der erste strategische Abschnitt — wie du sie präzise und überzeugend formulierst, erklärt der Leitfaden auf de.tesify.pro zum Thema Einleitung der Bachelorarbeit schreiben 2026.

Ein verbreiteter Fehler ist die Auflösung dieser Kapitelgrenzen: Studierende beginnen, Ergebnisse bereits im Methodikteil zu interpretieren, oder kommentieren Messdaten schon im Ergebniskapitel. Die Trennung ist kein formales Korsett — sie hilft dem Leser (und dem Gutachter), deinen Erkenntnisweg nachzuvollziehen.

Methodik und Versuchsaufbau beschreiben

Das Methodikkapitel ist das Herzstück einer technischen Abschlussarbeit. Es muss so vollständig sein, dass ein fachkundiger Dritter die Untersuchung reproduzieren könnte — das ist das zentrale Gütekriterium wissenschaftlicher Methodik, das auch in DIN 1422 (Veröffentlichungen aus Wissenschaft, Technik, Wirtschaft und Verwaltung) verankert ist. Folgende Elemente gehören in jedes Methodikkapitel einer Maschinenbau-Bachelorarbeit:

• Versuchsplan und Variablenmatrix: Welche Parameter werden variiert (unabhängige Variablen), welche gemessen (abhängige Variablen), was wird konstant gehalten (Kontrollgrößen)? Eine tabellarische Übersicht der Versuchspunkte schafft Übersicht und ist prüfungsrelevant.
• Prüfmittel und Messkette: Genaue Bezeichnung aller Messgeräte mit Hersteller, Modellbezeichnung, Messbereich und Kalibrierungsstatus. Datenerfassungssystem (DAQ), Abtastrate, Signalfilterung.
• Proben und Werkstoffe: Geometrie nach Zeichnung, Werkstoffbezeichnung (z. B. EN AW-6082 T6), Charge, Wärmebehandlungszustand, Oberflächenzustand — mit Verweis auf die angewendete Prüfnorm (z. B. DIN EN ISO 6892-1 für metallische Zugversuche).
• Umgebungsbedingungen: Temperatur, Luftfeuchtigkeit, Aufstellungsort des Prüfstands, relevante Störgrößen und wie sie kontrolliert wurden.
• Datenauswertung: Verwendete Software (MATLAB, OriginPro, Python/NumPy), Filtermethoden, statistische Kennwerte und Konfidenzintervall-Niveau.

Wichtig: Methodik und Ergebnisse strikt trennen. Das Methodikkapitel beschreibt das Wie — was du getan hast. Das Ergebniskapitel zeigt das Was herausgekommen ist. Diese Trennung ist eine der häufigsten Rückmeldungen in Gutachten an der TU München und dem KIT.

CAD und FEM als wissenschaftliche Methodenwerkzeuge

CAD-Modelle und FEM-Simulationen sind keine Beigaben zur Arbeit — sie sind vollwertige Methodenwerkzeuge, die dokumentiert, begründet und validiert werden müssen. Ihre bloße Existenz in der Arbeit reicht nicht als Nachweis ihrer Aussagekraft.

CAD-Dokumentation

Alle finalen CAD-Modelle (SolidWorks, CATIA, CREO Parametric, Autodesk Inventor, Siemens NX) werden im Anhang als Technische Zeichnung mit Normbemaßung nach DIN EN ISO 2768 (Allgemeintoleranzen für Längen- und Winkelmaße) beigefügt. Das Modell selbst ist kein Ergebnis in dem Sinne, dass es allein steht — es ist das Eingangsobjekt für Berechnungen oder das Dokument für die Fertigung. Beschreibe im Methodikteil explizit: welche Modellvereinfachungen du vorgenommen hast, welche Werkstoffparameter du zugrunde gelegt hast und wie das Modell erzeugt wurde.

FEM-Modellierung und Netzunabhängigkeitsstudie

Für eine FEM-Arbeit sind im Methodikteil folgende Nachweise methodisch erforderlich:

1. Netzunabhängigkeitsstudie (Mesh Convergence Study): Zeige durch systematische Netzverfeinerung, dass sich das Ergebnis (z. B. maximale Von-Mises-Spannung) einem stabilen Wert annähert. Ohne Konvergenzstudie ist das FEM-Ergebnis nicht belastbar — das ist methodisches Minimum.
2. Randbedingungen: Einspannungen, Kontaktformulierungen (reibungsfrei, Haftreibung, bonded), Lasteinleitung. Verwende realistische Lastfälle und begründe deren Herleitung aus der technischen Anforderungsliste.
3. Materialmodell: Linear-elastisch, elastisch-plastisch (bilinear, Ramberg-Osgood), oder viskoelastisch — mit Verweis auf das Werkstoffdatenblatt oder die zugrunde liegende Norm.
4. Validierung: Vergleich des FEM-Ergebnisses mit einer analytischen Lösung (z. B. Balkenbiegung nach Euler-Bernoulli-Theorie), publizierten Literaturwerten oder experimentellen Messdaten. Abweichungen über 5–10 % müssen im Diskussionsteil ursächlich erklärt werden.

Gängige FEM-Software an deutschen Technischen Universitäten: ANSYS Mechanical (RWTH Aachen, TU München, KIT), Abaqus/CAE (Forschungsumgebung), SolidWorks Simulation (FH-Umfeld), COMSOL Multiphysics (Multiphysik-Probleme, Thermostrukturanalyse).

Ergebnisse darstellen und validieren

Das Ergebniskapitel einer technischen Bachelorarbeit ist üblicherweise abbildungsintensiv. Folgende Formatkonventionen gelten an deutschen Technischen Universitäten als Standard und werden in Gutachten aktiv geprüft:

• Jede Abbildung und Tabelle erhält eine fortlaufende Nummer und Unterschrift (Abbildungen) bzw. Überschrift (Tabellen) und ist in separaten Verzeichnissen aufgelistet.
• Achsenbeschriftungen in Diagrammen stets mit Formelzeichen und SI-Einheit in eckigen Klammern: Spannung σ [MPa], Zeit t [s], Kraft F [N].
• SI-Einheiten nach DIN 1301 — keine angloamerikanischen Einheiten (psi, ksi, lbf) ohne explizite Umrechnung.
• FEM-Farbskalen mit explizitem Minimum-Maximum-Wert und physikalischer Einheit (z. B. Von-Mises-Vergleichsspannung [MPa]) sowie Kennzeichnung kritischer Bereiche.
• Messunsicherheiten nach GUM: mindestens als Fehlerbalken (±1σ oder 95 %-Konfidenzintervall) in Diagrammen oder als Tabelle mit Standardabweichung und erweiterter Messunsicherheit U.

Ein strukturelles Missverständnis, das Gutachter häufig anstreichen: Das Ergebniskapitel beschreibt, was gemessen oder berechnet wurde — ohne Wertung. Die Bedeutung, Ursachen und Schlussfolgerungen gehören ausschließlich in die Diskussion. Diese Trennung erscheint formalistisch, dient aber der intersubjektiven Nachvollziehbarkeit der Arbeit.

Zitieren nach DIN, ISO und IEEE

Im Maschinenbau existiert kein einheitlich vorgeschriebener Zitierstil über alle Hochschulen hinweg. Die drei häufigsten Varianten an deutschsprachigen Technischen Universitäten sind:

DIN- und ISO-Normen selbst zitieren. Normdokumente werden wie reguläre Literaturquellen im Literaturverzeichnis aufgeführt. Format nach IEEE:

[1] Deutsches Institut für Normung, „DIN EN ISO 6892-1:2020-06 — Metallische Werkstoffe — Zugversuch — Teil 1: Prüfverfahren bei Raumtemperatur,“ Berlin: Beuth Verlag, 2020.

Achte darauf, stets die aktuell gültige Ausgabe einer Norm zu zitieren — ältere Ausgaben können zurückgezogen sein. VDI-Richtlinien (z. B. VDI 2221, VDI 2222) werden wie Normen behandelt, mit Herausgeber „Verein Deutscher Ingenieure“ und Erscheinungsort Düsseldorf.

Für Herstellerunterlagen und Werkstoffdatenblätter (graue Literatur) gilt: Sie werden zitiert, aber im Diskussionsteil auf ihre eingeschränkte Peer-Review-Qualität hingewiesen. Fachzeitschriften wie das ASME Journal of Mechanical Design, Forschung im Ingenieurwesen oder Tribologie und Schmierungstechnik sind für die inhaltliche Fundierung vorzuziehen. Eine strukturierte Anleitung zur Datenbankrecherche — einschließlich IEEE Xplore, Scopus und VDI-Wissensnetz — bietet der Artikel zur Literaturrecherche für die Bachelorarbeit.

Negative Ergebnisse wissenschaftlich verwerten

Kein Prüfstand läuft im ersten Versuch störungsfrei, kein FEM-Modell konvergiert auf Anhieb gegen den Literaturwert, kein Konstruktionsentwurf besteht die erste Optimierungsschleife. Unerwartete oder negative Ergebnisse sind in technischen Abschlussarbeiten der Regelfall — und sie sind wissenschaftlich wertvoll, wenn sie methodisch eingebettet werden.

Was „verwerten“ konkret bedeutet:

• Ergebnis vollständig berichten, nicht verschweigen: Wenn das geprüfte Bauteil bei einem Lastniveau unterhalb des Designziels versagt, muss das vollständig dokumentiert werden — mit Bruchbild, Versagensort und Lastniveau. Gutachter bemerken, wenn Messkurven selektiv dargestellt werden.
• Ursachenanalyse im Diskussionsteil: Liegt ein Modellierungsfehler vor? Eine Fertigungsabweichung in der Probengeometrie? Ein Messsystemfehler durch elektromagnetische Einstreuung? Oder widerlegt das Ergebnis tatsächlich eine Literaturannahme? Diese Analyse — auch wenn sie keine eindeutige Antwort liefert — ist die wissenschaftliche Kernleistung.
• Methodengrenzen explizit benennen: „Die ermittelten Ermüdungskennwerte gelten ausschließlich für die untersuchte Probengeometrie, Oberflächengüte und den geprüften Spannungsverhältnis-Bereich R = 0,1.“ Das ist keine Schwäche — es ist wissenschaftliche Redlichkeit und wird von Gutachtern an RWTH und KIT explizit positiv bewertet.
• Ausblick mit konkreten Empfehlungen: Was müsste verändert werden — mehr Wiederholungen, feinere Netzauflösung, geänderte Randbedingungen, andere Werkstoffcharge — um die offenen Fragen zu beantworten? Dieser Abschnitt demonstriert ingenieurwissenschaftliches Urteilsvermögen.

Für Arbeiten, die quantitative Messdaten mit qualitativen Beobachtungen kombinieren (z. B. Schadensbildanalyse plus Prüfstandsmessung), bietet das Konzept der Triangulation in der empirischen Forschung einen methodischen Rahmen, der auch für technische Abschlussarbeiten anwendbar ist.
